有源相控陣雷達是怎么散熱的？
發布日期：2020-09-10 瀏覽量：
次

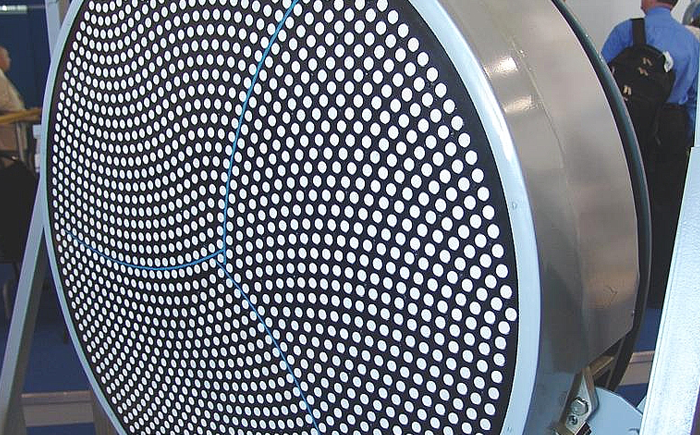

有源相控陣雷達是怎么散熱的？鑒于目前有源相控陣雷達都帶有雷達罩，因此風冷散熱顯然是要被排除的。其散熱方式是液冷式散熱，當然系統構造比較復雜。
相控陣雷達的發射模塊有成百上千個T/R組件組成，其不僅僅是“電老虎”，在其運行狀態下發熱量更是巨大。特別是近些年高精度數據探測、地形測繪、目標測繪、隱身目標探測等作戰需求的普遍化，相控陣雷達的發射功率也越來越大。如果沒有有效地散熱方式，那么發射機將很快被燒壞。
因此工程師們?yōu)槠渑鋫淞藦碗s的散熱機構：集成式熱管冷卻系統。通過制冷片將嗎，每個發射單元與排布好熱管相連，在通過熱管內部高比熱容的雷達冷卻液的循環而帶走。整個系統很考驗工程師的系統集成能力，散熱材料和冷卻液的選擇也頗為考究。
與汽車發動機的冷卻不同，相控雷達對整個冷卻系統的材料相容度、可維護性有很高的要求。因此整個冷卻系統使用的材料要求具有很高的相容度，雷達冷卻液也需要添加緩蝕劑、防腐劑、防銹劑和抗氧劑。由此可見，相控陣雷達之所以貴，是其整個建造、使用、運維過程中都是如此。
